Особенно подходит для машин по производству бумажных стаканчиков, машин по производству бумажных пакетов, упаковочной и полиграфической промышленности на следующем этапе.
Подходит для различных видов бумаги плотностью от 20 до 500 г/м² и пленки.
Специальная конструкция для рулонов узкой ширины, нарезанных от 7 мм
√ Липкая этикетка (липкая бумага)
√ Различные ламинаты (пленка к пленке, пленка к бумаге)
√ Толщина пленки ≥30 мкм
√ Нетканый материал, фольга и т. д.
1. Толщина стеновой панели фюзеляжа 40 мм; материалы: Q235, обеспечивают стабильную работу на высокой скорости.
2. Поддерживает обработку материалов различной толщины, включая бумагу, пленку, металлическую фольгу и т. д., для удовлетворения потребностей различных отраслей промышленности.
3. Все резиновые ролики изготовлены из полиуретана для длительного использования.
4. Все направляющие ролики из алюминиевого сплава проходят обработку динамической балансировкой и твердым оксидированием.
5. Все ножевые валы изготовлены из стали №45, покрыты твердым хромом толщиной 100 мкм и обработаны с помощью динамической балансировки.
6. Оснащен полным набором мер безопасности, таких как кнопка аварийной остановки, защитный кожух и т. д., для обеспечения безопасности операторов.
7. Возможность высокоточной резки с небольшим диапазоном погрешностей.
Модель | HFQB-1100 | HFQB-1300 | HFQB-1600 |
Макс. ширина загружаемого рулона (мм) | 1100 | 1300 | 1600 |
Макс. диаметр рулона загрузки (мм) | Φ1400 | Φ1400 | Φ1400 |
Макс. вес загружаемого рулона (кг) | 1000 | 1000 | 1000 |
Диаметр внутреннего сердечника размотанной бумажной трубки | 3 дюйма (76 мм) | 3 дюйма (76 мм) | 3 дюйма (76 мм) |
Датчик направления веб-страницы | Ультразвуковой датчик | Ультразвуковой датчик | Ультразвуковой датчик |
Система продольной резки | Ножницы для резки дисковым ножом | Ножницы для резки дисковым ножом | Ножницы для резки дисковым ножом |
Мин. ширина щели (мм) | 7 | 10 | 10 |
Внутренний диаметр сердечника перемотанной бумажной трубки | 3 дюйма (76 мм) | 3 дюйма (76 мм) | 3 дюйма (76 мм) |
Макс. диаметр перемотки (мм) | 600 | 600 | 600 |
Система обрезки кромок | Вытяжной вентилятор 2,2 кВт | Вытяжной вентилятор 2,2 кВт | Вытяжной вентилятор 2,2 кВт |
Скорость машины | <400м/мин | <400м/мин | <400м/мин |
Толщина реза | 20-500 г/м2 | 20-500 г/м2 | 20-500 г/м2 |
Главный двигатель тяги (кВт) | 5.5 | 5.5 | 7.5 |
Двигатель перемотки (кВт) | 5.5*2 | 5.5*2 | 7,5*2 |
Общая мощность (кВт) | 20 | 20 | 28 |
Источник питания | 380В, 3P, 50Гц | 380В, 3P, 50Гц | 380В, 3P, 50Гц |
Подача воздуха | 0,6-0,8 МПа, 0,8 м3/мин | 0,6-0,8 МПа, 0,8 м3/мин | 0,6-0,8 Карта, 0,8 м3/мин |
Вес(кг) | 3000 | 3200 | 3400 |
Габаритные размеры (мм) | 3500*2800*1800 | 3500*3000*1800 | 3500*3300*1800 |
> Мы применяем валовой размоточный блок для загрузки больших рулонов с автоматическим подъемом цилиндра.
> Управление цилиндром Пневматическая блокировка одним щелчком для разматывающего вала.
> Магнитный порошковый тормоз 20 кг *1 шт. для контроля натяжения размотки.
> Материал машины: чугун, сталь и стальной лист толщиной 20 мм для фюзеляжа.
> Стандартная спецификация:
Макс. диаметр рулона: 1400 мм
Макс. вес рулона: 1000 кг

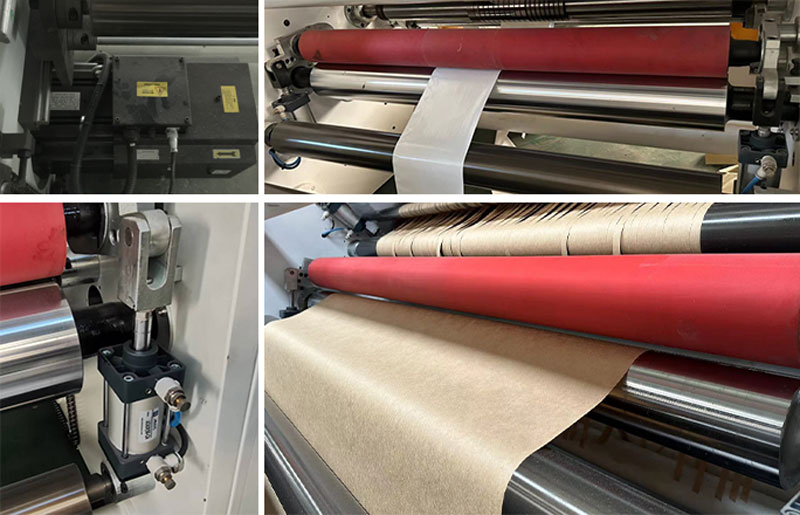

2. Система веб-путеводителей.
> Оснащен системой Arise web guide для обнаружения кромок. Обеспечивает точную подачу материала.
> Система направляющих лент с автоматическим и ручным управлением
> Высокоточный ультразвуковой датчик, который легко и быстро обнаруживает различные кромки полотна.
> Включите ультразвуковой датчик, контроллер и правильный двигатель.
3. Система тяги
> Тяговый ролик с приводом от двигателя для высокоточной продольной тяги.
> Прижимной резиновый ролик с регулируемым пневматическим управлением для идеального контроля натяжения.
> Синхронная ременная передача. Убедитесь, что материал не проскальзывает и не деформируется.

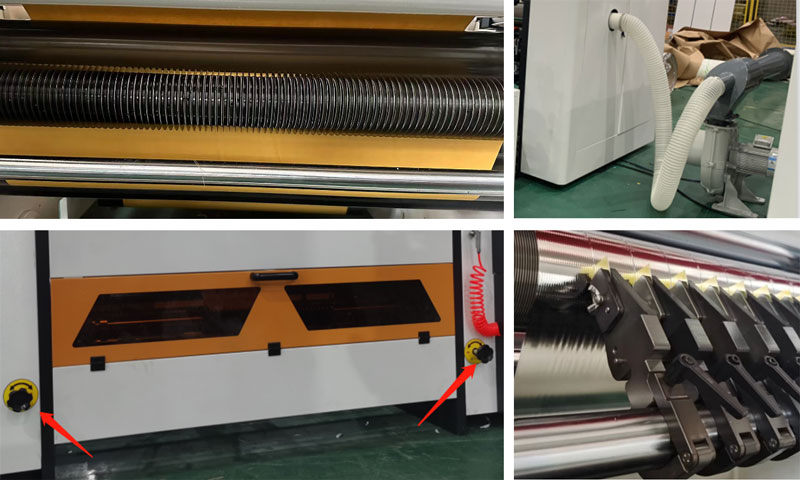

4. Узел продольной резки.
> Легко настраиваемый вращающийся нож *20 комплектов устанавливаются на машину для продольной резки (лезвие бритвы необязательно)
> Точная регулировка ножа вверх/вниз и влево/вправо осуществляется червячными редукторами.
> Удаление обрезков: вытяжной вентилятор мощностью 2,2 кВт.
> Характеристики стенда:
Мин. ширина щели: 7 мм

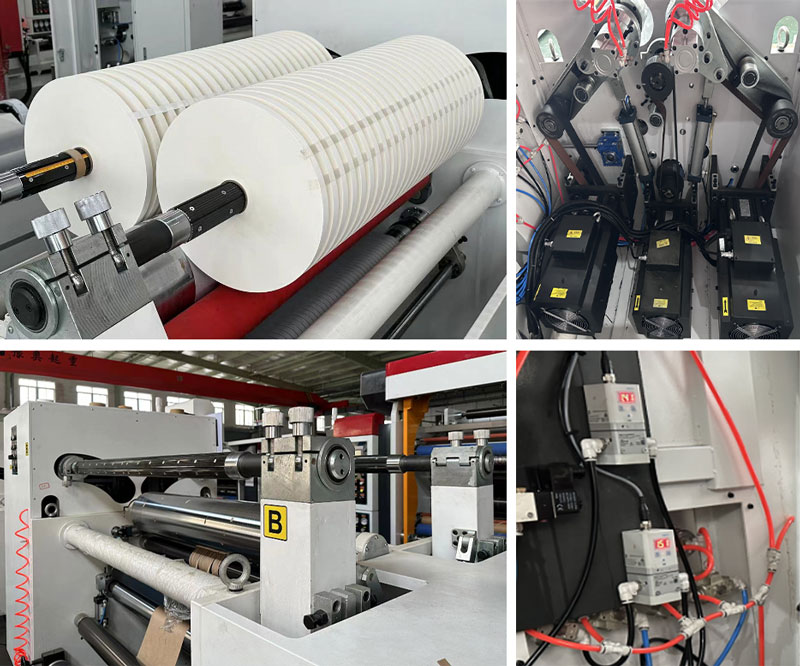

5. Система перемотки.
> Откидного типа с 3-дюймовым воздушным валом с центральной обмоткой.
> Пневматический зажим для вала перемотки.
> Два индивидуальных серводвигателя управления перемоточным валом обеспечивают точный контроль натяжения намотки.
> Металло-резиновый центральный большой барабанный каток с пневматическим вспомогательным накладным роликом.
> Пневмогидравлический привод (воздух-масло) для перемоточного вала с пропорциональным клапаном FESTO для автоматического управления давлением намотки (управляется ПЛК и настраивается на сенсорном экране).
> Стандартные характеристики: максимальный диаметр перемотки: 600 мм.

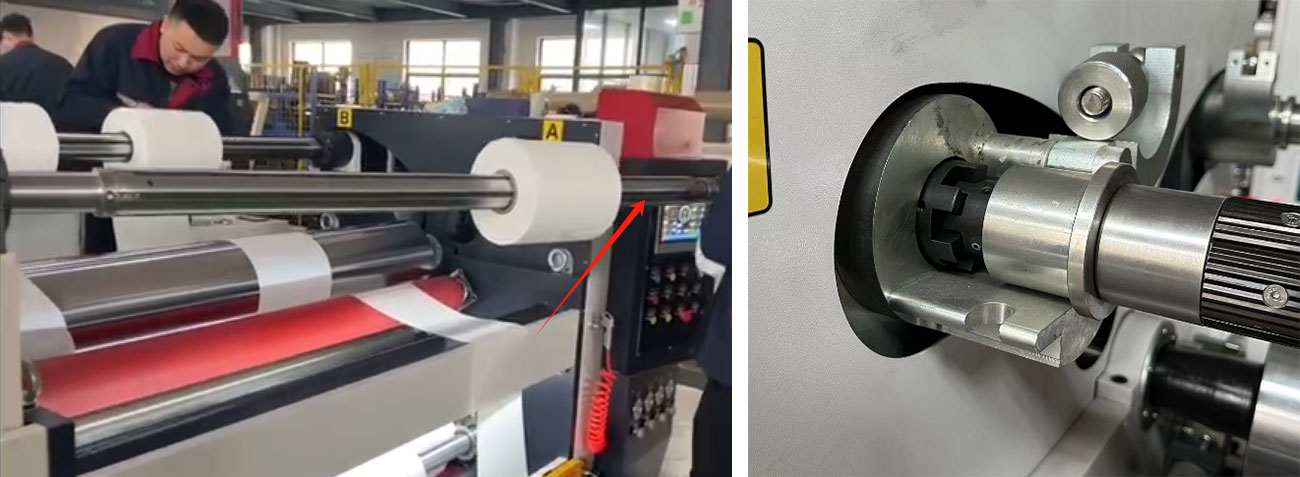

6. Выгрузка готовых рулонов.
> Тип разгрузки - поворотно-откидной вал, одна сторона вала закреплена на машине.
> пневматический зажим освобождает вал перемотки при выгрузке готовых рулонов.

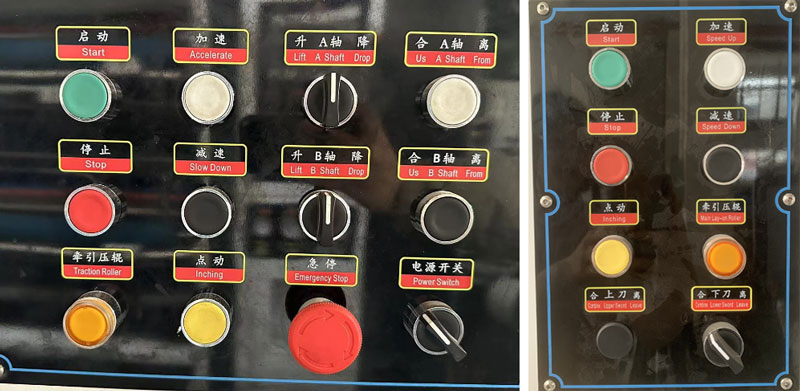

7. Панель управления
> Расположение кнопок спроектировано для удобства эксплуатации
> Вспомогательная панель управления установлена на задней части машины, с ней легко справится один человек
> Установлена аварийная остановка

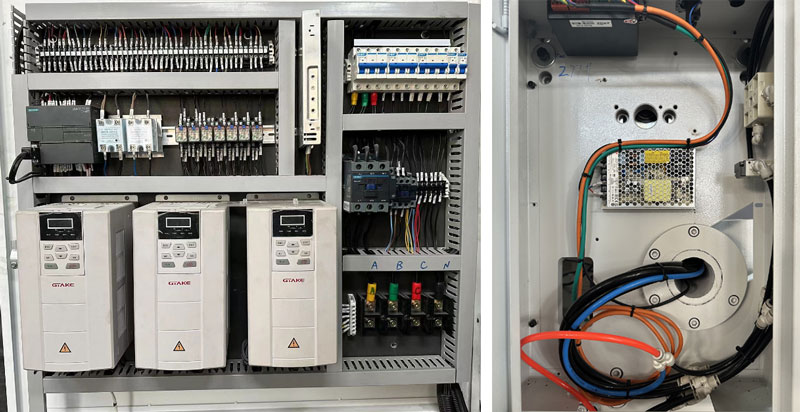

8. Электрическая коробка
> Все электроприборы соответствуют китайскому стандарту сертификации 3C. Безопасны и долговечны.
> Компоновка электронной платы управления тщательно продумана, аккуратно расположена и занимает небольшую площадь.
> Дверца шкафа имеет решетку для хорошего отвода тепла.
9. ПЛК и ЧМИ.
>. Цветной 10-дюймовый сенсорный экран и ПЛК (Германия, Siemens S7-200).
>. Легкий обмен данными между китайским и английским языками на сенсорном экране.
>. Автоматический расчет и контроль натяжения и диаметра: задайте конусность и начальное натяжение на сенсорном экране для ваших материалов, ПЛК автоматически и точно определит текущее натяжение и текущий диаметр.
>. Счетчик достиг автоматического сигнала тревоги и функции остановки.
>. Размотка Установленный диаметр достигнут автоматический сигнал тревоги и функция остановки.
>. Функция автоматического ускорения одной кнопкой: нажмите одну кнопку, и машина плавно и автоматически разгонится до установленной вами скорости.
>. Функция перемотки вала вперед и назад.
>. Функция диагностики проблем на сенсорном экране: если возникнут какие-либо проблемы, вы можете проверить страницу ввода-вывода, чтобы найти их.
> Эта система очистки от пыли установлена рядом с режущим ножом.
> Пылезащитная полоска соединяется с вытяжным вентилятором для удаления пыли.

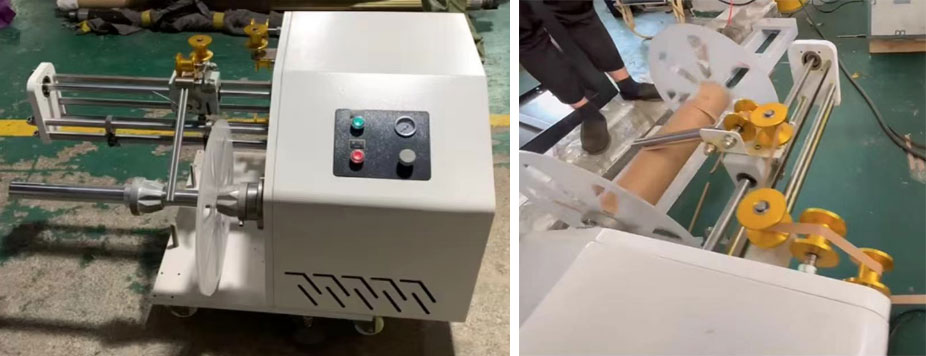

2. Обрезной перемоточный станок
> Автоматическая регулировка скорости перемотки в соответствии со скоростью машины.
> Простая заправка материала.
> Высокая скорость намотки для поддержания тишины и порядка в мастерской
