Эта машина подходит для резки и перемотки больших широких рулонов, таких как различные виды бумаги, самоклеящиеся наклейки или некоторые ламинаты, в узкие рулоны.
√ Липкая этикетка (липкая бумага)
√ Различные ламинаты (пленка к пленке, пленка к бумаге)
√ Толщина пленки ≥30 мкм
√ Нетканые материалы и т.д.
1. Толщина стенок фюзеляжа 70 мм; материалы: Q235, обеспечивают стабильную работу на высокой скорости.
2. Благодаря методу поверхностной намотки можно обрабатывать различные гибкие материалы, такие как бумага, пленка и лента, что подходит для применений, требующих высококачественной обработки поверхности.
3. Оснащенный прецизионной системой резки, он может аккуратно разрезать большие рулоны материалов на рулоны необходимой ширины, гарантируя точность и качество резки.
4. Все направляющие ролики из алюминиевого сплава проходят обработку динамической балансировкой и твердым оксидированием.
5. Все ножевые валы изготовлены из стали №45, покрытой твердым хромом толщиной 120 мкм и обработаны
6. Современная система управления может автоматически регулировать скорость резки, натяжение и плотность намотки для повышения эффективности и стабильности производства.
7. Подходит для высокоскоростных производственных сред, может поддерживать стабильное качество резки и намотки на высоких скоростях.
8. Может работать с различными материалами и рулонами разных спецификаций для удовлетворения различных производственных потребностей.
9. Он оснащен эффективным намоточным устройством, обеспечивающим аккуратную и равномерную намотку конечного продукта, что сокращает отходы материала.
Модель | HFQD-1600W | HFQD-2000W | HFQD-2600W |
Макс. ширина загружаемого рулона (мм) | 1600 | 2000 | 2600 |
Макс. диаметр рулона загрузки (мм) | Φ1800 | Φ1800 | Φ1800 |
Макс. вес загружаемого рулона (кг) | 3800 | 3800 | 3800 |
Диаметр внутреннего сердечника размотанной бумажной трубки | 3” (76 мм) и 6” (152 мм) | 3” (76 мм) и 6” (152 мм) | 3” (76 мм) и 6” (152 мм) |
Датчик направления веб-страницы | Ультразвуковой датчик | Ультразвуковой датчик | Ультразвуковой датчик |
Система продольной резки | Ножницы для резки дисковым ножом | Ножницы для резки дисковым ножом | Ножницы для резки дисковым ножом |
Мин. ширина щели (мм) | 200 | 200 | 200 |
Внутренний диаметр сердечника перемотанной бумажной трубки | 3 дюйма (76 мм) | 3 дюйма (76 мм) | 3 дюйма (76 мм) |
Макс. диаметр перемотки (мм) | 1500 | 1500 | 1500 |
Система обрезки кромок | Вытяжной вентилятор 5,5 кВт | Вытяжной вентилятор 5,5 кВт | Вытяжной вентилятор 5,5 кВт |
Скорость машины | <600м/мин | <600м/мин | <600м/мин |
Толщина реза | 30-600 г/м2 | 30-600 г/м2 | 30-600 г/м2 |
Двигатель размотки (кВт) | 15*2 | 15*2 | 22*2 |
мотор ножа (кВт) | 7.5 | 7.5 | 7.5 |
Двигатель перемотки (кВт) | 18,5*2 | 18,5*2 | 22*2 |
Общая мощность (кВт) | 80 | 80 | 100 |
Источник питания | 380В, 3P, 50Гц | 380В, 3P, 50Гц | 380В, 3P, 50Гц |
Подача воздуха | 0,6-0,8 МПа, 0,8 м3/мин | 0,6-0,8 МПа, 0,8 м3/мин | 0,6-0,8 МПа, 0,8 м3/мин |
Вес(кг) | 11500 | 13500 | 15500 |
Габаритные размеры (мм) | 6000*4200*4000 | 6000*4600*4000 | 6000*5200*4000 |

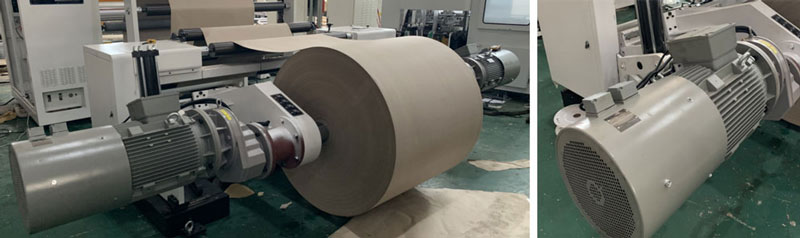

> Мощный безваловый разматыватель с автоматическим гидравлическим подъемом. Оснащен стандартным 3” и 6” ступенчатым патроном.
> Гидравлическая система для подъема больших рулонов с пола.
> Механические рычаги отдельно перемещаются по рельсам с помощью гидравлического привода. Движение одной кнопкой, простота в эксплуатации.
> Двигатель Siemens с редукторным тормозом, 2 комплекта для контроля натяжения размотки.
> Датчик приближения для автоматического расчета диаметра разматываемых рулонов.
> Стандартная спецификация:
Макс. диаметр рулона: 2000 мм
Макс. вес рулона: 5000 кг

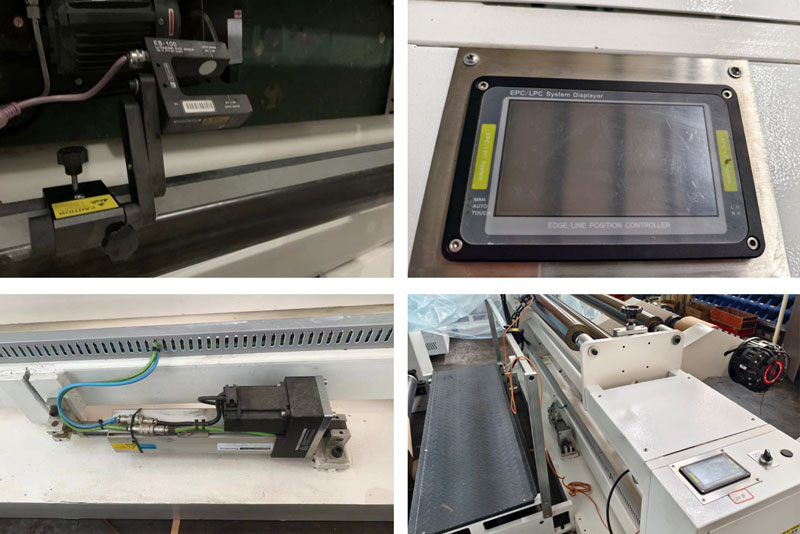

2. Система веб-путеводителей.
> Оснащен системой Pausource web guide для обнаружения кромок. Обеспечивает точность подачи материала.
> Система направляющих лент с автоматическим и ручным управлением
> Высокоточный ультразвуковой датчик, который легко и быстро обнаруживает различные кромки полотна.
> Включите ультразвуковой датчик, контроллер и правильный двигатель.

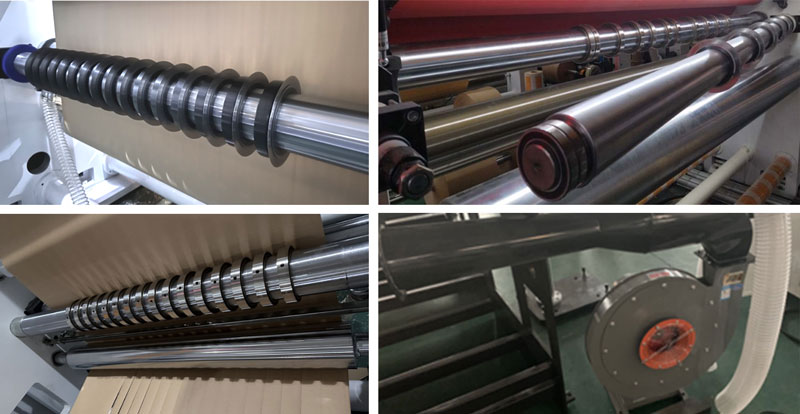

3. Узел продольной резки.
> Легко устанавливаемый вращающийся нож *10 комплектов устанавливаются на машину для продольной резки
> Точная регулировка ножа вверх/вниз и влево/вправо осуществляется червячными редукторами.
> Пневматический нижний ножевой вал удобен для настройки нижних вращающихся ножей.
> Консольный верхний ножевой вал.
> Удаление обрезков: вытяжной вентилятор мощностью 5,5 кВт.

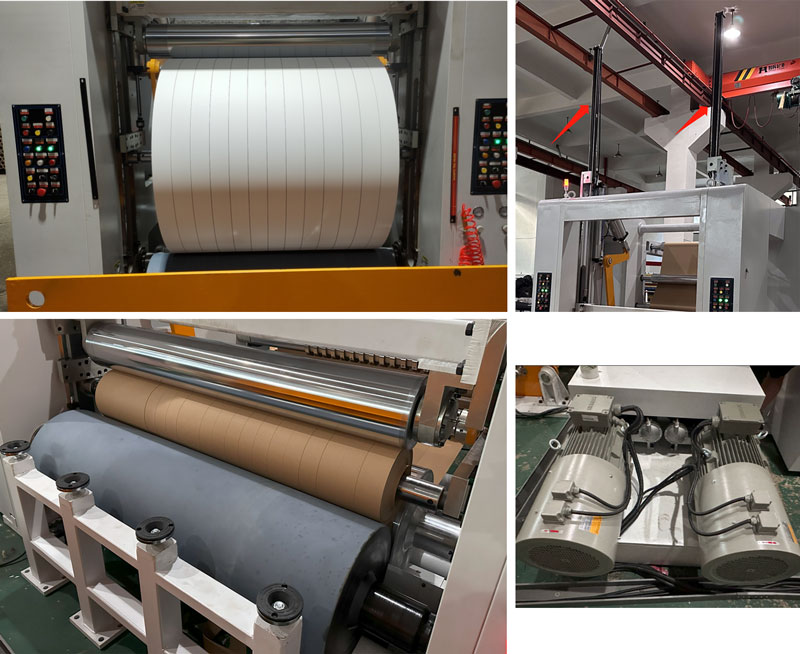

4. Система перемотки.
> Два больших барабанных ролика, управляемых двигателями с редукторами, гарантируют устойчивость при высокоскоростной перемотке.
> Гидравлический накладной ролик гарантирует полный контакт между накладным роликом и нарезаемым рулоном.
> Гидравлическое устройство выгрузки готовых рулонов.
> Пневматическая блокировка вала перемотки.
> Стандартные характеристики: максимальный диаметр перемотки: 1500 мм.

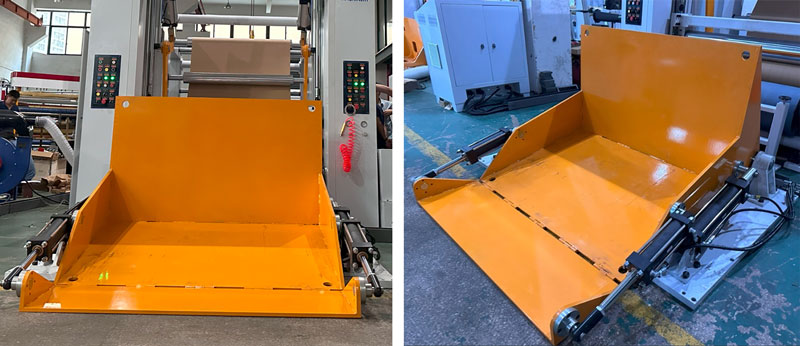

5. Автоматическая выгрузка готовых рулонов.
> Автоматическая конструкция выгрузки рулонов: гидравлическое управление для выгрузки вала с тяжелыми готовыми рулонами.
> Одна кнопка управляет подъемом и опусканием перематывающей части, простота в эксплуатации

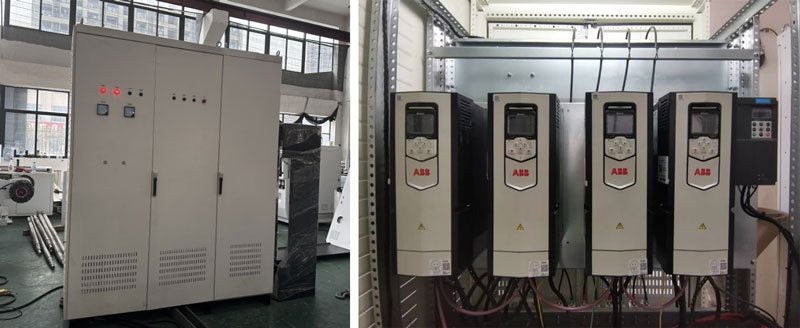

6. Электрический щиток
1. Цветной сенсорный ЖК-дисплей и ПЛК (Siemens).
2. Регулировка натяжения при размотке и регулировка натяжения при намотке.
3. Функция регулировки скорости.
4. Китайский, английский и русский языки на сенсорном экране
7. Панель управления
> Расположение кнопок спроектировано для удобства эксплуатации
> Вспомогательная панель управления установлена на задней части машины, с ней легко справится один человек
> Установлена аварийная остановка
8. ПЛК и ЧМИ.
>. Цветной 10-дюймовый сенсорный экран и ПЛК
>. Легкий обмен данными между китайским и английским языками на сенсорном экране.
>. Автоматический расчет и контроль натяжения и диаметра: задайте конусность и начальное натяжение на сенсорном экране для ваших материалов, ПЛК автоматически и точно определит текущее натяжение и текущий диаметр.
>. Счетчик достиг автоматического сигнала тревоги и функции остановки.
>. Размотка Установленный диаметр достигнут автоматический сигнал тревоги и функция остановки.
>. Функция автоматического ускорения одной кнопкой: нажмите одну кнопку, и машина плавно и автоматически разгонится до установленной вами скорости.
>. Функция перемотки вала вперед и назад.
>. Функция диагностики проблем на сенсорном экране: если возникнут какие-либо проблемы, вы можете проверить страницу ввода-вывода, чтобы найти их.

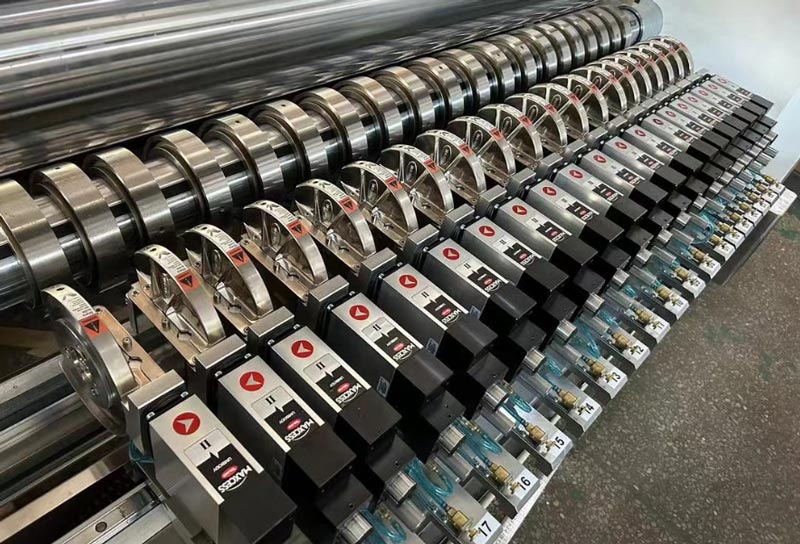

2. Пневматический нож из Америки
