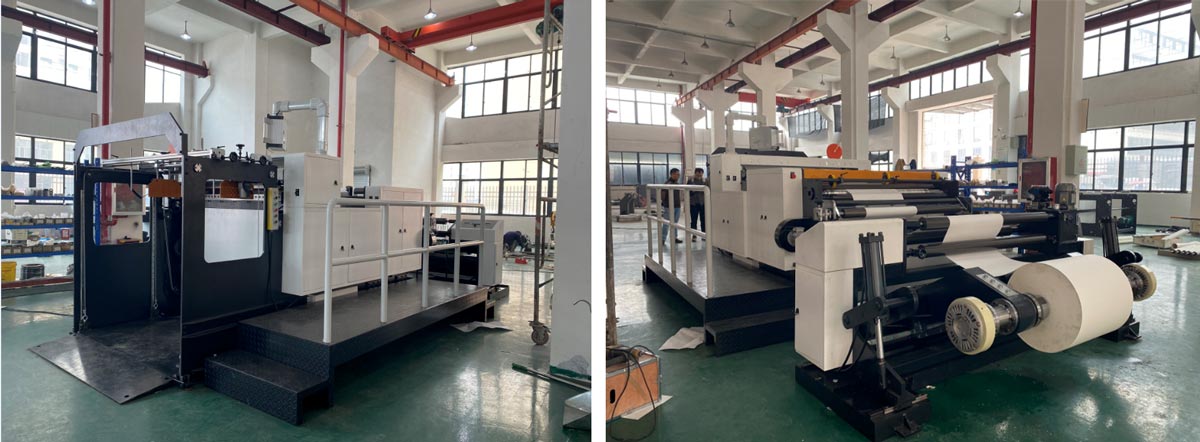

Безвальная размотка с автоматическим укладчиком
√ Липкая этикетка (липкая бумага)
√ Различные ламинаты (пленка к пленке, пленка к бумаге)
√ Толщина пленки ≥30 мкм
√ Нетканые материалы и т.д.
1. Толщина стенок фюзеляжа 16 мм; обеспечивает устойчивую работу.
2. Оснащенный автоматической системой укладки, он может автоматически выполнять резку рулонной бумаги в отдельные листы и аккуратно укладывать нарезанную бумагу.
3. Внедрение передовой технологии резки и системы управления для обеспечения высокой точности резки и гладких кромок для соответствия требованиям высококачественной обработки.
4. Многофункциональный и гибкий, поддерживает резку рулонной бумаги различных материалов и толщины, имеет модульную конструкцию.
5. Все резиновые ролики изготовлены из полиуретана для длительного использования.
6. Оснащен необходимыми мерами безопасности для обеспечения стабильной работы оборудования и снижения частоты отказов.
7. Японская система управления ПЛК Panasonic с сенсорным экраном обеспечивает оператору большее удобство, она имеет много функций, таких как автоматическая остановка при достижении диаметра размотки, настройка длины резки и т. д.
8. Безваловая размотка с гидравлической автоматической загрузкой для тяжелых рулонов большого размера. Система направления полотна с ультразвуковым датчиком для коррекции кромки рулона и обеспечения точной подачи.
Модель | HKZ-1100W | HKZ-1400W | HKZ-1600W | HKZ-1800W |
Макс. ширина загружаемого рулона (мм) | 1100 | 1400 | 1600 | 1800 |
Макс. диаметр рулона загрузки (мм) | Φ1400 | Φ1400 | Φ1400 | Φ1400 |
Макс. вес загружаемого рулона (кг) | 2000 | 2000 | 2000 | 2000 |
Диаметр внутреннего сердечника размотанной бумажной трубки | 3” (76 мм) и 6” (152 мм) | 3” (76 мм) и 6” (152 мм) | 3” (76 мм) и 6” (152 мм) | 3” (76 мм) и 6” (152 мм) |
Датчик направления веб-страницы | Ультразвуковой датчик | Ультразвуковой датчик | Ультразвуковой датчик | Ультразвуковой датчик |
Длина реза (мм) | 20-2000 | 20-2000 | 20-2000 | 20-2000 |
Точность резки (мм) | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
Скорость резки (резов/мин) | 30-180 | 30-180 | 30-180 | 30-180 |
Система обрезки кромок | Нагнетающий вентилятор | Нагнетающий вентилятор | Нагнетающий вентилятор | Нагнетающий вентилятор |
Толщина реза | 80-500 г/м2 | 80-500 г/м2 | 80-500 г/м2 | 80-500 г/м2 |
Общая мощность (кВт) | 8.5 | 11 | 11 | 14 |
Источник питания | 380В, 3P, 50Гц | 380В, 3P, 50Гц | 380В, 3P, 50Гц | 380В, 3P, 50Гц |
Подача воздуха | 0,6-0,8 МПа, 0,8 м3/мин | 0,6-0,8 МПа, 0,8 м3/мин | 0,6-0,8 МПа, 0,8 м3/мин | 0,6-0,8 МПа, 0,8 м3/мин |
Вес(кг) | 2800 | 3000 | 3500 | 3700 |
Габаритные размеры (мм) | 5400*3100*2000 | 5400*3400*2000 | 5400*3600*2000 | 5400*3800*2000 |
> Безвальная размотка с автоматическим гидравлическим подъемом. Оснащен стандартным 3” и 6” ступенчатым патроном.
> Гидравлическая система для подъема больших рулонов с пола.
> Механические рычаги отдельно перемещаются по рельсам с помощью гидравлического привода. Движение одной кнопкой, простота в эксплуатации.
> Магнитный порошковый тормоз 20 кг *2 шт. для контроля натяжения размотки.
> Материал машины: чугун, сталь и стальной лист толщиной 20 мм для фюзеляжа.
> Датчик приближения для автоматического расчета диаметра разматываемых рулонов.
> Стандартная спецификация:
Макс. диаметр рулона: 1400 мм
Макс. вес рулона: 2000 кг
Внутренний размер сердечника: 3” (76 мм) и 6” (152 мм)
2. Система веб-путеводителей.
> Оснащен системой Arise web guide для обнаружения кромок. Обеспечивает точную подачу материала.
> Система направляющих лент с автоматическим и ручным управлением
> Высокоточный ультразвуковой датчик, который легко и быстро обнаруживает различные кромки полотна.
> Включите ультразвуковой датчик, контроллер и правильный двигатель.
3. Устройство, препятствующее изгибу
> Устройство, предотвращающее изгиб толстого материала.
> Регулируемый вручную угол
4. Функция резки (три ножа)
>Три режущих лезвия, которые можно перемещать в любое место по мере необходимости.
>Система выдува отходов для выдувания обрезанных отходов.
5. Система тяги
> Тяговый резиновый валик с приводом из термополиуретана подходит как для тонкой, так и для толстой бумаги (20-500 г/м²).
> Прижимной резиновый ролик с регулируемым пневматическим управлением для идеального контроля натяжения.
> Передний тяговый ролик с сервоприводом (приводом двигателя) для высокоточной резки и задний тяговый ролик с приводом от двигателя для подачи материала.
6. Танцевальный ролик
> Пневматический блок натяжных роликов для автоматического изменения скорости и обеспечения стабильной подачи полотна при высокоскоростной работе.
> Энкодер для натяжного ролика точно определяет положение, которое отображается на сенсорном экране, а скорость тяги можно регулировать на основе положения натяжного ролика.
> Отображение натяжения натяжного ролика на сенсорном экране и регулировка.
7. Режущий блок
> Прочный держатель литейного ножа, нижний нож фиксирован, а верхнее лезвие подвижно.
> Серводвигатель с приводом для высокоточного управления длиной резки полотна.
> Режущие ножи из быстрорежущей стали (2 комплекта) гарантируют идеальное качество резки и длительный срок службы (один комплект на 5–6 лет, заточка ножей каждые 6–8 месяцев)
> Тормозной двигатель переменного тока, приводящий в движение режущий нож вверх-вниз по направляющим Hiwin, необходим для быстрой остановки и удержания.
> Антистатическое покрытие для двухсторонней обработки.
> Вращающийся нож для продольной резки перед поперечной резкой
8. Автоматический укладчик
> Автоматическое устройство укладки, которое может автоматически собирать листы и автоматически поднимать их по высоте стопки бумаги.
> Две стороны хлопушки автоматически сортируют бумагу, а максимальная стопка может достигать 1,2 метра.
9.Система вставки этикеток
> Установите этикеточную бумагу на фиксированное число, что облегчит подсчет в будущем.
10. Электрический блок/сенсорный экран с системой ПЛК
> > Все электроприборы соответствуют китайскому стандарту сертификации 3C. Безопасны и долговечны.
> Компоновка электронной платы управления тщательно продумана, аккуратно расположена и занимает небольшую площадь.
11. Сенсорный экран с системой ПЛК
> Цветной сенсорный экран и ПЛК (Panasonic, Япония).
> Китайский, английский язык на сенсорном экране
> Функция настройки длины и количества реза.
> Функция диагностики проблем на сенсорном экране. Если возникнут какие-либо проблемы, вы можете проверить страницу ввода-вывода, чтобы найти их.
> Цветовой код ведущего мирового бренда, который может точно следовать отметкам глаз при печати и резке с высокой точностью
